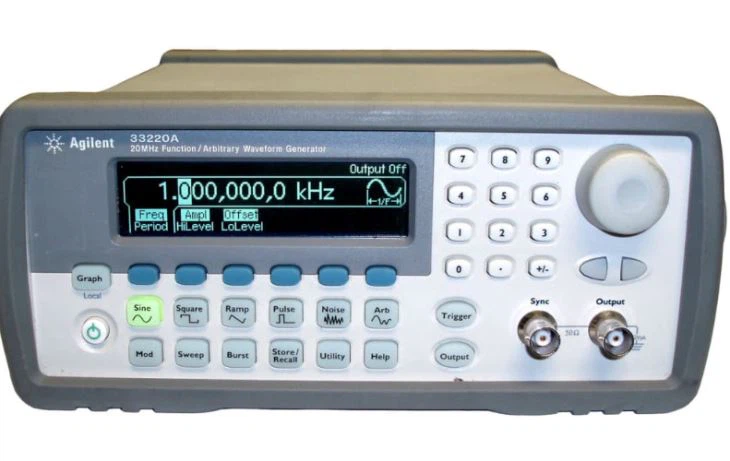

Keyfi bir dalga formu üreteci (AWG), elektrik dalga formları üretmek için kullanılan bir elektronik test ekipmanı parçasıdır. Bu dalga formları tekrarlı veya tek atış olabilir (sadece bir kez), bu durumda bir tür tetikleyici kaynak gereklidir (dahili veya harici). Elde edilen dalga formları test edilen bir cihaza enjekte edilebilir ve cihaz ilerledikçe analiz edilebilir, bu da cihazın düzgün çalıştığını teyit eder veya bir arızayı saptar.
Fonksiyon jeneratörlerinin aksine, AWG'ler çıktıları olarak keyfi olarak tanımlanan herhangi bir dalga biçimini üretebilir. Dalga formu genellikle bir dizi 0010010 quot; ara nokta 0010010 quot; (dalga formu boyunca belirli zamanlarda meydana gelen spesifik voltaj hedefleri) ve AWG bu seviyelere atlayabilir veya bu seviyeler arasında enterpolasyon yapmak için çeşitli yöntemlerden herhangi birini kullanabilir.
Örneğin, yalnızca 50% görev döngüsü kare dalgası yalnızca iki nokta tanımlanarak kolayca elde edilebilir: t0 değerinde, çıkış voltajını 100% değerine ve t 50% değerine ayarlayın. AWG'yi bu değerler arasında atlayacak şekilde (enterpolate değil) ayarlayın ve sonuç istenen kare dalgadır. Karşılaştırma yapmak gerekirse, AWG'nin bu iki nokta arasında doğrusal olarak enterpolasyona ayarlanmasıyla aynı verilerden bir üçgen dalga üretilebilir.
AWG'ler dijital sinyal işleme teknikleri kullanarak dalga formlarını sentezlediğinden, maksimum frekansları genellikle birkaç gigahertz ile sınırlı değildir. Aygıttan çıkış konektörü genellikle bir BNC konektörüdür ve bir 50 veya 75 ohm sonlandırması gerektirir.
Çoğu sinyal üreticisi gibi AWG'ler de bir zayıflatıcı, çıkış dalga formunu modüle etmek için çeşitli araçlar içerebilir ve genellikle 0010010 quot; süpürme 0010010 quot; operatör tarafından belirlenen iki sınır arasındaki çıkış dalga formunun frekansı (voltaj kontrollü osilatör aracılığıyla). Bu özellik, belirli bir elektronik devrenin frekans yanıtını değerlendirmeyi çok kolaylaştırır.
Bazı AWG'ler aynı zamanda geleneksel fonksiyon üreteçleri olarak da çalışırlar. Bunlar sinüs, kare, rampa, üçgen, gürültü ve nabız gibi standart dalga formlarını içerebilir. Bazı birimler üstel yükselme ve düşme süreleri, sinx / x ve kardiyak gibi ek yerleşik dalga formlarını içerir. Bazı AWG'ler, kullanıcıların bir dizi dijital ve karışık sinyal osiloskoptan dalga formlarını almasına izin verir. Bazı AWG 0010010 # 39; Ekranlarında dalga formunun bir grafiğini görüntüleyebilir - bir grafik modu. Bazı AWG'ler, veri iletimini simüle etmek için hem AWG'lerin hem de dijital desen jeneratörlerinin özelliklerini birleştirmek için çok bitli bir konektörde bir kelime kalıbı çıktılama yeteneğine sahiptir.
DDS tabanlı rasgele dalga formu üreteçlerinin bir özelliği, dijital yapılarının birden fazla kanalın hassas şekilde kontrol edilen faz ofsetleri veya oranla ilişkili frekanslarla çalıştırılmasına izin vermesidir. Bu, çok fazlı sinüs dalgalarının üretilmesine, IQ takımyıldızlarına veya jet motorları gibi dişli mekanik sistemlerden gelen sinyallerin simülasyonuna izin verir. Karmaşık kanal-kanal modülasyonları da mümkündür.
Bazı AWG modelleri, örneğin sinyal demodülasyonu, foton sayımı veya bir osiloskopla tetikleme yoluyla elde edilen farklı türde ölçüm sonuçlarına dayalı olarak çıkış dalga formlarını gerçek zamanlı olarak ayarlamak için çeşitli algılama şemaları içerir. Sinyal üretimi ve tespiti için entegrasyon, zorlu uygulamalar için örneğin kuantum hata düzeltmesi ve kuantum ışınlanmasının belirli uygulamalarında olduğu gibi geri bildirim sürelerinin en aza indirilmesine yardımcı olur.
